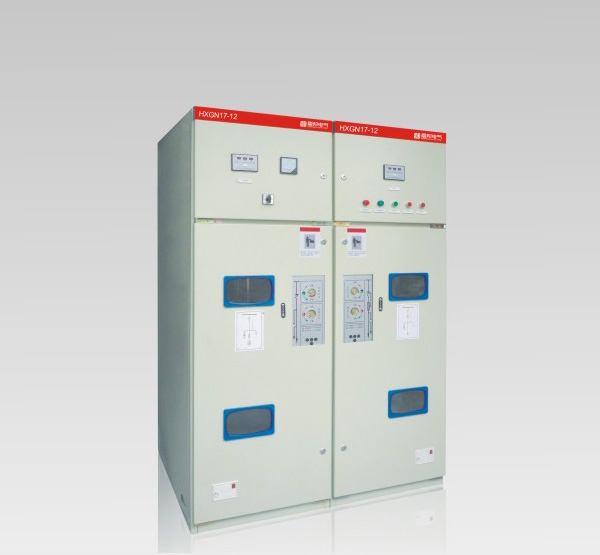

HXGN17-12型單元式交流金屬封閉環網開關設備概述：

HXGN17-12型箱型固定式金屬封閉開關設備(簡稱環網柜)，額定電壓12kV、額定頻率50Hz的交流高壓成套設備裝置，主要用于相交流環網，終端配電網和工業用電設備，起接受、分配電能和保護等作用，它也適于裝入箱式變電站。

符合GB3906《3.6~40.5交流金屬封閉開關設備和控制設備》，符合國際標準IEC298《交流金屬封閉開關設備和控制設備》的要求。并具有“五防”聯鎖功能。

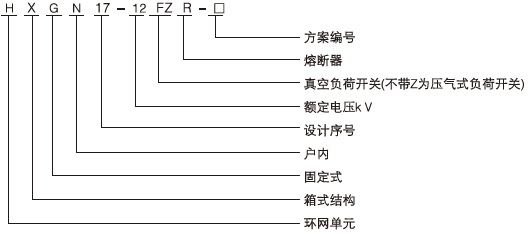

HXGN17-12型單元式交流金屬封閉環網開關設備型號及含義：

HXGN17-12型單元式交流金屬封閉環網開關設備使用條件：

· 周圍環境溫度上限+40℃，下限-25℃；

· 海拔高度不大于1000m；

· 相對溫度日平均值不大于9 %5，月平均值不大于90%；

· 無火災、爆炸危險及劇烈振動的場所；

· 周圍空氣無腐蝕性或可燃性氣體，水蒸汽和導電性塵埃等明顯污染；

HXGN17-12型單元式交流金屬封閉環網開關設備主要技術參數：

HXGN17-12型單元式交流金屬封閉環網開關設備結構特點：

· 采用全組裝結構，輕巧美觀，可任意組合安裝，便于無限擴展延伸。

· 既可配FN12-12型壓氣式負荷開關、組合電器，也可配FZN25-12型真空負荷開關、組合電器。體積小，免維修，三相聯動結構，具有明顯的隔離斷口。

· 負荷開關、組合電器，其安裝方式靈活，可左右側裝、正裝、倒裝(FZN25不可倒裝)。

· 可手動和電動操作，可具有遠方遙控功能。

· 設有完善可靠的機械聯動、聯鎖裝置，完全達到“ 五防"功能。

a. 負荷開關合閘時，接地開關無法合閘，前門無法打開；

b. 負荷開關分閘時，接地開關可以合閘，當接地開關處于合閘時，前門可以打開；

c. 接地開關合閘時，負荷開關無法合閘，前門板可以打開：

d. 接地開關分閘時，負荷開關可以分、合閘，前門板無法打開；

e. 纜電下進線時，在進線有電時，無論負荷開關處于合閘或分閘位置電磁鎖控制前門板，使其無法打開。(除用專用鑰匙緊急解鎖外)。

· 負荷開關采用聯動防護絕緣活門或透明絕緣罩，遮擋帶電觸頭，確保人身安全。

· 采用正面操作維護，可靠墻安裝。

· 前面門裝有觀察窗，可清楚觀察柜內元件工作狀況。

HXGN17-12型單元式交流金屬封閉環網開關設備外形尺寸：

·外形尺寸及安裝基礎參考圖1，基礎槽鋼突出地面1-3mm，每米范圍內不平度不應超過1.5mm，全長范圍內不超過5mm。

· 將開關柜按順序放置于基礎上，調整好安裝的位置。然后用M12螺栓或者用點焊方法進行固定，柜與柜之間用M8螺栓并緊。

· 拆開后蓋板安裝主母線和一次電纜，端子接觸面應注意清理干凈并涂中性凡士林。安裝好后注意封堵好一次電纜孔。

· 連接柜間接地母線，使沿開關柜排列方向連成一體，檢查接地是否有遺漏，接地回路是否連續導通，接地電阻應不大于1Ω。

· 安裝二次電纜，電纜由柜前底部引入，順側壁進入繼電器室，分接于端子排上；或由柜頂二次小母線上引入繼電器室，裝好后封堵電纜孔。

· 清理柜內灰塵雜物。

HXGN17-12型單元式交流金屬封閉環網開關設備投運與操作：

·根據訂貨要求檢查柜內安裝的電氣元件的型號與規格是否相符；檢查緊固件是否松動；檢查一、二次配線是否正確；操作負荷開關、 接地開關、機械聯鎖3～5次，應靈活無卡滯現象，聯鎖滿足“ 五防”要求，然后對機械活動部位加注潤滑脂。

· 按說明書和出廠試驗報告檢查開關柜的絕緣水平和回路電阻、負荷開關的機械特性，試驗結果應與出廠試驗報告相符或相近。

· 送電操作：只有在柜門關閉并鎖定，操作接地開關到“ 分閘”位置，才能操作負荷開關至合閘位置，(如無接地開關則把聯鎖機構打到“ 分”的位置)。

· 停電操作：當負荷開關分閘后處于隔離位置，才能關合接地開關，接地開關處于合閘位置時，才能打開柜門，(如無接地開關則則把聯鎖機構打到“ 合”的位置)。

注：在對進線柜進行檢修時，應切斷進線電源，將負荷開關分閘后，同時檢查柜上帶電顯示，確認無電后，打開柜門并掛上接地線后進行檢修。

HXGN17-12型單元式交流金屬封閉環網開關設備維護與檢修：

· 用戶應定期對開關柜進行維護與檢修，一般半年或一年進行一次；

· 清掃各部位灰塵，特別是絕緣件表面的積塵；

· 檢查機械活動部位，定期加注潤滑油脂，使之保持動作靈活可靠；

· 檢查電接觸部位接觸是否良好，有無過熱現象，接地回路是否導通：

· 檢查緊固件是否緊固。

· 在進線柜檢修時應先切斷上級電源，將負荷開關分閘后，查看帶電顯示，確認無電后，打開門掛上接地線后進行檢修。

· 當熔斷器在短路熔斷時，無論一根或兩根熔斷，必需將三根全部更換。

· 主要元件參數其說明書進行檢修。

HXGN17-12型單元式交流金屬封閉環網開關設備出廠資料及附件：

制造廠供貨時應提供下列文件及附件

· 發貨清單

· 產品合格證及出廠試驗報告

· 使用說明書

· 有關電氣圖紙

· 主要元件說明書

· 柜門鑰匙，操作手柄及合同單規定的備品備件。

HXGN17-12型單元式交流金屬封閉環網開關設備訂貨須知：

訂貨時應提供下列技術資料：

· 主接線方案編號、用途和單線系統圖、額定電壓、額定電流，額定短路開斷電流＼配電室平面布置圖及開關柜的排列配置圖等；

· 開關柜控制、測量及保護功能的要求以及其它閉鎖和自動裝置的要求及原理圖；

· 開關柜內主要電氣元件的型號，規格及數量；

· 開關柜使用在特殊環境條件時，應在訂貨時詳細說明；

· 其它特殊要求，在訂貨前須詳細書面說明、協商。
