鎧裝中置式交流金屬封閉開關設備概述及適用范圍：

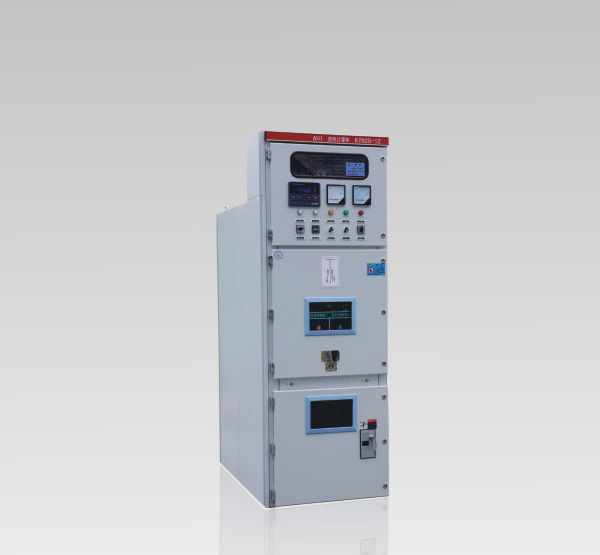

KYN28A-12鎧裝中置式交流金屬封閉開關設備(以下簡稱開關柜)是氣源公司在吸收國內外先進制造技術的基礎上自行設計開發的新型產品，可取代各種老型的金屬封閉開關設備，如KYN1-12，JYN2-12等系列產品。其產品具有以下明顯優點：

◆ 產品的外殼完全是螺栓組裝而成，具有很高的機械強度，有效地保證了產品的整齊和美觀，柜門采用噴塑涂覆，具有較強的抗沖擊

和耐腐蝕能力。產品外殼具有IP4X級的防護等級。(根據客戶需要可改為鐵板)。

◆ 本產品的開關可配ABB公司生產的VD4型真空斷路器、C3系列固定式負荷開關、同時也可配置多種國產系列真空斷路器（如VSIVHI、VK、ZN28)，以取代國外同類產品。

◆ 無論是選用何種斷路器，其裸導體空氣絕緣距離均能保證大于125mm，復合絕緣大于60mm。其斷路器均具有長壽命、少維護、體積小的獨特優點

KYN28A-12鎧裝中置式金屬封閉開關設備適用于3.6-12kV三相交流50Hz電網，作為接受和分配電能，并對電路實行控制、監測和保護之用?？捎糜趩文妇€、單母線分段系統或雙母線系統。開關設備符合IEC298《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備》、IEC694《廟壓開關和控制設備共用條款》，我國GB3906(3-35kV交流金屬封閉開關設備》及DIA04《戶內交流高壓開關柜訂貨條件》，德國DIN.VDE0670《額定電壓IkV以上的交流開關設備》等標準的要求。并具有完善、可靠的防誤操作功能。

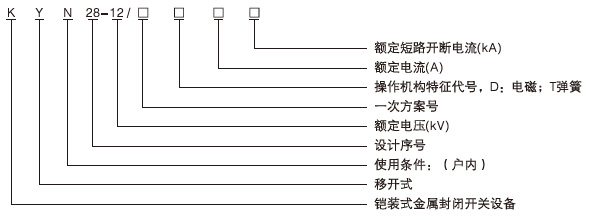

鎧裝中置式交流金屬封閉開關設備型號及含義：

鎧裝中置式交流金屬封閉開關設備正常使用條件：

◆周圍空氣溫度：上限+40℃，下限-10℃；

◆相對溫度：日平均不大于95%，月平均值不大于90%；

◆海拔高度：不超過1000m；

◆地震烈度不超過8度；

◆無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場合。當使用條件超出上述范圍時，應由用戶與我公司協商確定允許范圍及技術措技施。

鎧裝中置式交流金屬封閉開關設備技術參數：

◆ 開關設備技術參數

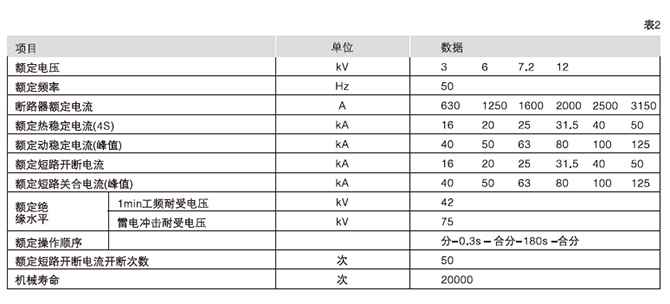

◆ VD4、VS1-12真空斷路器技術參數

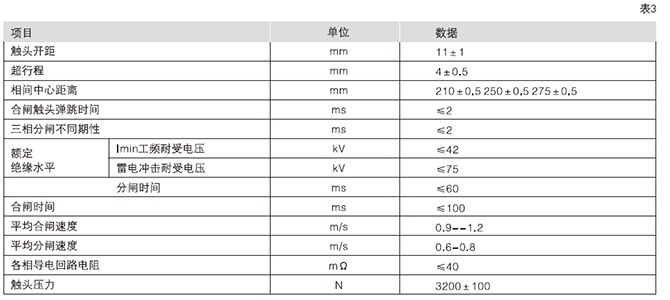

◆ VD4、VS1-12 真空斷路器機械特性

當斷路器用于控制3-10kV電動機時，若起動電流小于600A，必須加金屬氧化鋅避雷器，其具體要求由用戶與我公司協商；當斷路器用于開斷電容器組時，電容器組的額定電流不應大于斷路器額定電流的80%。

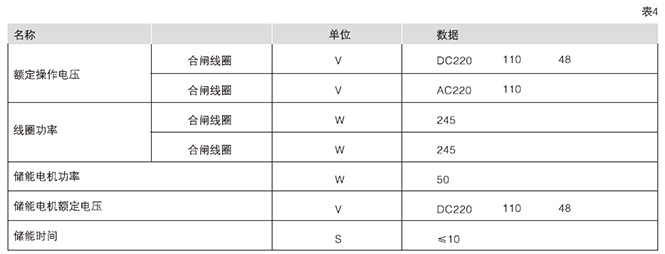

◆ 操作機構技術參數

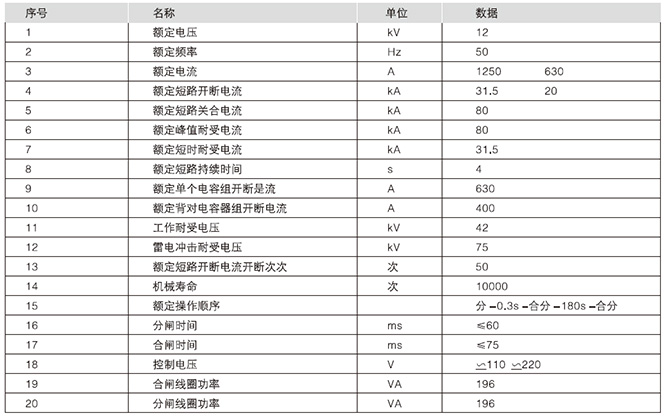

◆ ZN□-12(VHI)真空斷路器主要技術參數
