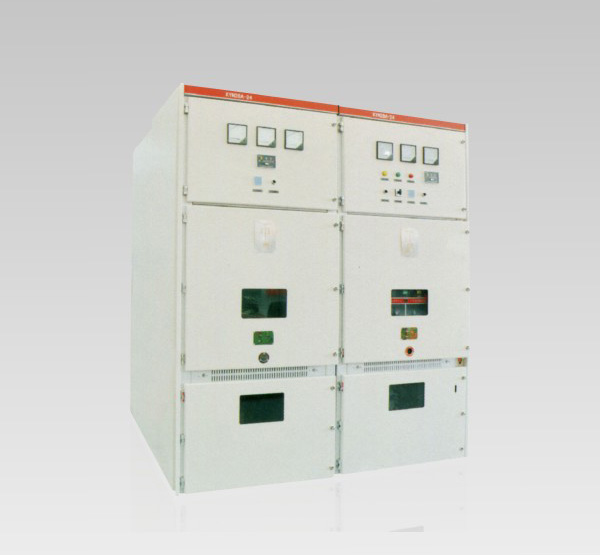

鎧裝移開式交流金屬封閉開關設備概述：

KYN28-24(ZK)(GZS1)鎧裝抽出式交流金屬封閉開關設備(以下簡稱“開關設備”)，適用于三相交流50Hz電力系統，用于接受和分配電能并對電路實行控制，保護及監測。

產品符合標準：GB3906-2006《3.6-40.5kV交流金屬封閉開關設備和控制設備》，GB/T11022《高壓開關設備和控制設備標準的共用技術要求》，IEC62271:200《額定電壓1kV以上52以下交流金屬封閉開關設備和控制設備》，DL/T404《戶內交流高壓開關柜訂貨技術條件》。

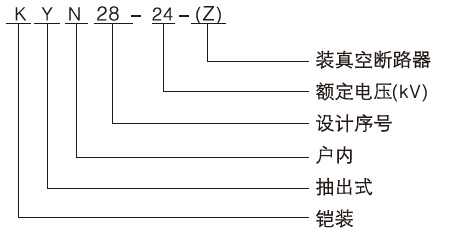

鎧裝移開式交流金屬封閉開關設備型號及含義：

鎧裝移開式交流金屬封閉開關設備使用條件：

◆周圍空氣溫度：最高溫度40℃，最低溫度-15℃

◆ 相對濕度：日平均值不大于95%，日平均水蒸氣壓力不超過2.2Kpa月平均值不大于90％，月平均水蒸氣壓力不超過1.8Kpa

◆ 海拔高度：1000m及以下

◆ 地震烈度：不超過8度。

◆ 周圍空氣應不受腐蝕性或可燃氣體、水蒸氣等明顯污染。

◆ 無經常性的劇烈振動場所。

◆ 在超過GB3906規定的正常的環境條件下使用時，由用戶和制造商協商；

鎧裝移開式交流金屬封閉開關設備技術參數：

注：電流互感器的短路容量單獨考慮；

鎧裝移開式交流金屬封閉開關設備產品結構特征：

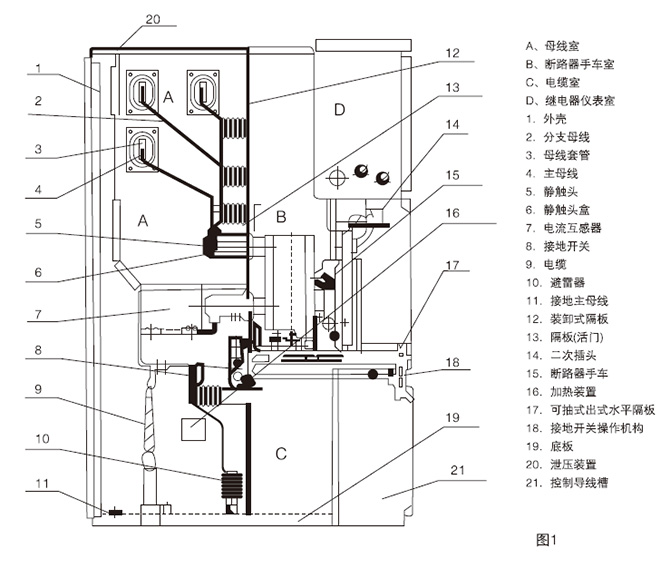

◆ 開關設備結構(見圖1)。

◆ 完全金屬鎧裝，組裝式結構，組合方案廣。

◆ 柜體選用進口的敷鋁鋅薄鋼板，經MlNGE機床加工，采用先進的多重折邊工藝，用拉鉚螺母、高強度螺栓聯接，且精度高重量輕、度高強、零件通用性強。

◆ 可配裝VS1-24系列或進口VD4系列真空斷路器，適用性廣、可靠性高、實現長年免維護。

◆ 手車設工作、試驗位置，各位置均有定位和顯示裝置，安全可靠。

◆ 各類手車按模數積木式變化，保證同規格車可自由互換，  同不規格車絕對不能進入。

◆ 接地開關安裝方式

a. 于裝柜中部(前置式)便于柜后檢修雙面維護(圖-1a)。

b. 于裝柜后部(后置式)便于靠墻節約空間面積(圖-1b)。

◆ 電流互感器安裝方式：

a. 后柜部電纜室正裝。

b. 彎大板底部吊裝。

◆ 電纜室可安裝多達9根單芯電纜。

◆ 各高壓室均有泄壓通道，確保人身安全。

◆ 高可靠的聯鎖裝置，充分滿足“五防” 安全要求。

◆ 由專用運載車運送手車，操作輕便，靈活。

◆ 前后門裝有觀察窗，可方便觀察室內元件的工作狀態。

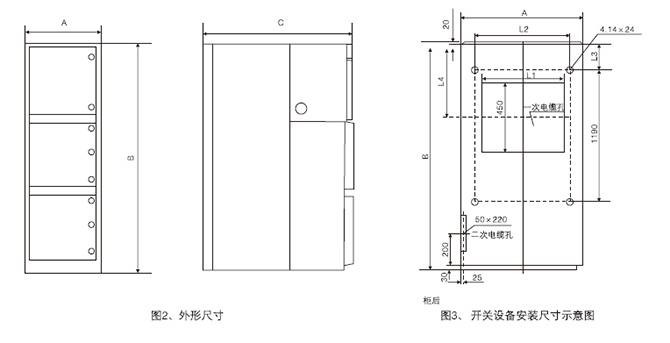

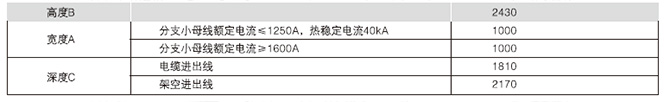

外形尺寸(見圖2、表3)

外形尺寸(見圖2、表3)

鎧裝移開式交流金屬封閉開關設備運輸、安裝和調試：

· 運輸和存放注意事項

a、產品在裝卸、運輸時不準傾翻、倒置和遭受劇烈振動，吊繩應置于包裝箱或開關設備指定的部位；

b、防止雨淋，以免產品受潮；

c、開關設備抵達現場時，收貨人應檢查貨物外包裝是否完整，貨物有無受到損壞或短缺，必要時應通知供貨方到現場共同檢查；

d、產品的擱置應平穩，不得隨意拆卸電器元件及零部件。

· 開關設備的安裝

a、基礎框架表面應平整且高出地坪2~4mm，框架平整度和直線度允許公差為1mm/m；

b、在基礎框架上逐臺調整開關柜的位置依次拼接，垂直度不超過2mm。到開關柜數量多于10臺時最好從中間開始拼裝。開關柜與基框礎架采用螺栓連接或焊接；

c、為方便主母線的安裝，開關設備的拼柜安裝宜與主母線安裝交替進行；

d、 用預裝的接地母排逐柜連接開關設備的主接地母線，將開關設備主接地母線與配電室的接地極相連；

e、一次電纜和二次電纜安裝完成后，要封堵電纜穿孔周邊的空隙，并裝好封板和隔板。

· 開關設備的調試

a、檢查隔離觸頭和插入深度和接觸是否良好；

b、開關設備安裝后要進行操作試驗，手動操作斷路器、手車和接地開關等部件，并檢查機械連鎖全部程序的操作，動作要準確，應靈活無卡現象；

c、檢查斷路器的機械特性是否符合要求，并按規定的最高、最低操作電壓進行操作試驗，合分應正常；

d、對二次回路進行通電試驗，檢查保護、控制和信號回路動作的正確性；

e、主回路電阻測量，斷路器的回路電阻應不超過標準規定值；

f、主回路相間和相對地間工頻耐壓試驗，按交接驗收規定進行；

g、二次回路絕緣強度試驗2000V/1min。應無擊穿閃絡現象。二次回路中的電子器件部分，試驗電壓由用戶與制造廠商定。

開關設備的維護和保養：

設備/元件（如易損件）的檢查和維護周期，取決于其運行時間的長短、操作頻繁程度和故障開斷的情況等。根據運行條件和現場環境，每3~5年對開關設備進行一次檢查和保養。

· 按真空斷路器使用說明書的要求，檢查斷路器和操作機構的工作情況，并進行必要的調整和潤滑；

· 檢查手車進車、出車全過程的工況，必要時進行調整和潤滑；

· 檢查聯鎖裝置是否靈活可靠；必要時進行調整和潤滑；

· 檢查動、靜隔離觸頭接觸表面有無損傷，插入深度是否符合要求，彈簧壓力有無減弱，表面鍍層有無異常氧化現象，并更換隔離觸頭上的陳舊導電膏；

· 檢查母線和各導電連接部位的接觸情況并緊固連接，發現表面有發熱現象要進行處理；

· 檢查接地回路部分的情況，如接地觸頭、主接地線及過門接地線的接觸情況，保證其導電的連續性；

· 用軟布擦拭真空滅弧室和絕緣件表面的灰塵。如因凝露致使出現局部放電現象，可以在放電表面涂一層薄的硅脂作為臨時修補。

鎧裝移開式交流金屬封閉開關設備隨機文件：

產品合格證；

· 出廠檢驗報告；

· 安裝使用說明書；

· 二次接線圖；

· 裝箱單

· 專用工具；

· 開關設備主要元件的使用說明書等技術文件和附件。

鎧裝移開式交流金屬封閉開關設備訂貨須知：

·主電路方案圖編號、用途和單線系統圖額定電壓額定電流額定短路開斷電流、配電室平面布置及開關設備的排列配置圖等。

· 開關設備控制、測量及保護功能的要求以及其他閉鎖和自動裝置的要求。

· 開關設備內主要的電器元件的型號、規格及數量。

· 如開關設備之間或進線柜需要母線橋連接，就提供母線橋的額定載流量，母線橋的跨度，距地高度等具體要求數據。

· 開關設備使用在特殊環境條件時，應在訂貨時詳細說明。

· 其它特殊要求。
