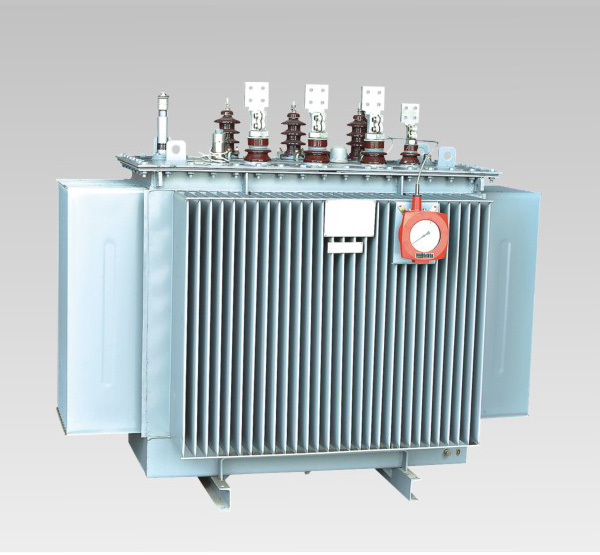

S9-M系列全密封油浸式變壓器適用范圍：

S9-M-30-2000/10型全密封油浸式變壓器適用于交流50Hz、額定工作電壓10kV及以下的電力系統中，作為石油、冶金、化工、紡織、輕工等企業及粉塵較大場所的配電變壓器。

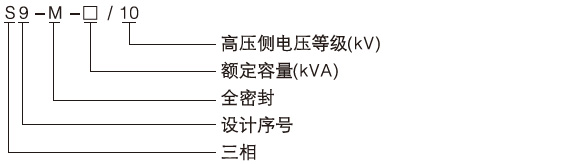

S9-M系列全密封油浸式變壓器型號含義：

S9-M系列全密封油浸式變壓器工作條件：

安裝高度：海拔不超過1000m；

環境溫度：-40℃～+40℃；

S9-M系列全密封油浸式變壓器結構特征：

1、鐵芯：

鐵芯選用高導鐵磁晶粒取向冷軋硅鋼片。鐵芯為心式鐵芯，全斜接縫迭積式鐵芯，其鐵芯柱為多級階梯的圓截面，鐵軛與鐵芯為等截面。

2、繞組：

繞組采用瓦楞繞油道，不浸漆工藝，緊縮帶綁扎；繞組均為同心式線圈；高壓繞組具有對應分接電壓要求的抽頭，引至分接開關上，開關安裝在箱蓋上，且需切斷電源后方可變換分接電壓。

3 全保護裝置：

◆30~2000kVA變壓器裝有壓力釋放閥;

◆根據用戶需求可安裝具有報警和跳閘端子的氣體繼電器;

4、油溫測量裝置：

◆變壓器均裝有玻璃溫度計的管座，管座設在油箱頂部，伸入油內120±10mm；

◆1000~2000kVA變壓器裝戶外式信號溫度計;

5、變壓器油箱：

◆變壓器油箱由波紋壁構成，表面采用粉塵噴涂、漆膜牢固。波紋散熱片不但具有冷卻功能，而且具有“ 呼吸”功能，波紋散熱片的彈性可補償因溫度升降而引起的變壓器油體積的變化。因此全密封變壓器沒有儲油柜，降低了變壓器整體高度；

◆變壓器在封裝時采用真空注油工藝，完全去除了變壓器中的潮氣，變壓器油不與空氣接觸，有效地防止氧氣和水分侵入變壓器而導致變壓器絕緣性能下降和變壓器油老化的可能，因此不必定期進行油樣試驗。

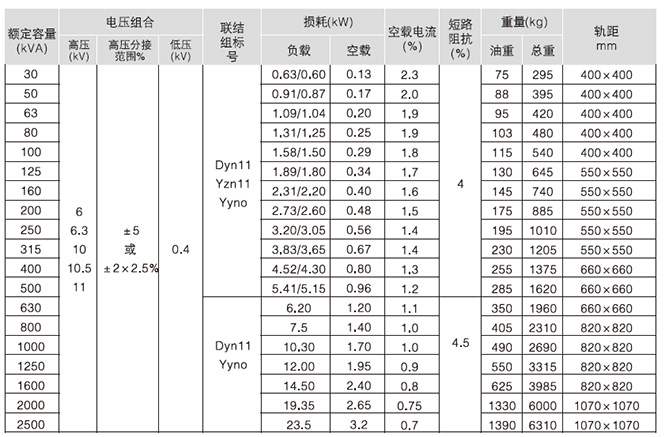

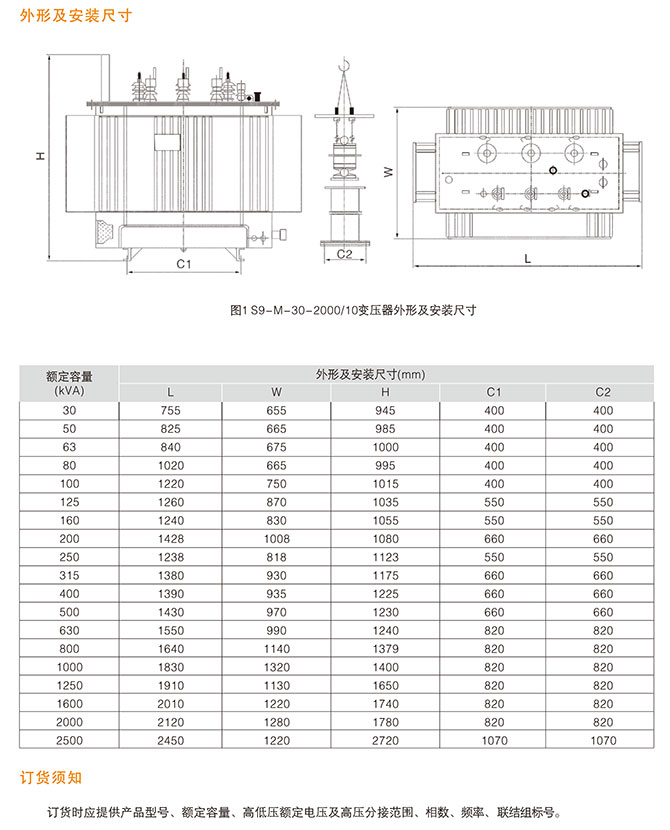

S9-M系列全密封油浸式變壓器主要技術參數：

注：1、對于額定容量為500kVA及以下的變壓器，表中斜線上方的負載損耗值適用于Dyn11或Yzn11聯結組，斜線下方的負載損耗值適 用于Yyn0聯結組。
