產品概述
本產品完全符合G17467-2010《高壓/低壓預裝式變電站》標準。適用于城市公共配電、路燈用電、工礦企業、市區建筑、住宅、山區、賓館、公園及工地施工等，可實現環網型和終端型供電方式。

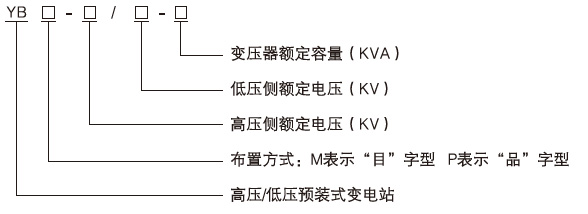

型號說明
使用環境
◆海拔高度：≤1000m；
◆環境溫度：-30℃~+40℃；
◆溫度：最高月平均氣溫+30℃，最高年平均氣溫+20℃；
◆相對濕度：日平均≤95%，月平均≤90%;
◆防震水平：水平加速度0.4m/s2，垂直加速度0.15m/s2；
◆安裝地點：無劇烈沖擊、嚴重污染和化學腐蝕、無導電塵埃及爆炸危險場所。
◆當不能滿足正常使用條件時，請用戶與我公司協商解決。
產品結構圖特點
◆箱變的基本結構分為“目”字形和“品”字形，箱體骨架采用優質槽鋼和角鋼焊接而成，具有較高的機械強度，箱體采用鋁合金型材制作，具有較好的防腐能力，整體美觀的外形經噴漆著色可與周圍環境相協調，精心設計的底部起吊裝置，給安裝運輸移動提供了極大的方便。
◆箱變內有獨立的高壓室、變壓器室和低壓室，各室照明隨門的開啟自動打開。高壓室內裝有高壓環網開關設備，可根據用戶需要選用壓氣式/真空式負荷開關，且具有“五防”功能，當采用限流型高壓熔斷器時，有某相熔斷器熔斷時，負荷開關自動分閘，避免了因缺相運行而引起故障。
◆變壓器室采用自然通風和自動控制的強迫散熱風冷裝置，具有隨溫度變化而自動控制的排風系統，能有效控制降低箱內溫度，滿足運行要求，根據用戶要求還可采用防凝露的裝置，根據用戶的要求，可沿軌道能方便地從變壓間室兩側從大門進出。箱體材料能防止雨水和污物進入，具備長期戶外使用的條件，確保防腐防水，防塵性能，使用壽命長，維護簡單，外形美觀。
◆變壓器可采用干式或油浸式變壓器，油浸式變壓器可選用有油枕和無油枕全密封的兩種。
◆低壓室具有低壓成套開關設備的總體功能，供用戶挑選，任意組合。
◆外殼材料：外殼材料有復合板、不銹鋼復合板、覆鋁鋅板、不銹鋼板、金屬雕花板。
◆結構特點：高壓結構合理緊湊，可選用SF6、FZN57、VHC環網柜，全部具有五方聯鎖功能。
變壓器自然通風和自動通風冷卻系可適用干式和油浸式變壓器。
◆低壓室：可根據用戶要求采用多種結構的配電方案，有動力配電，照明配電，無功自動補償，電能計量等各種功能，裝有自動照明系統。

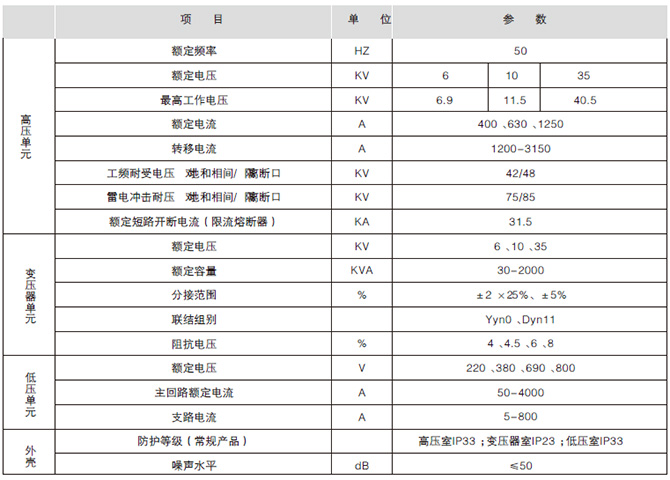

性能參數
產品結構圖

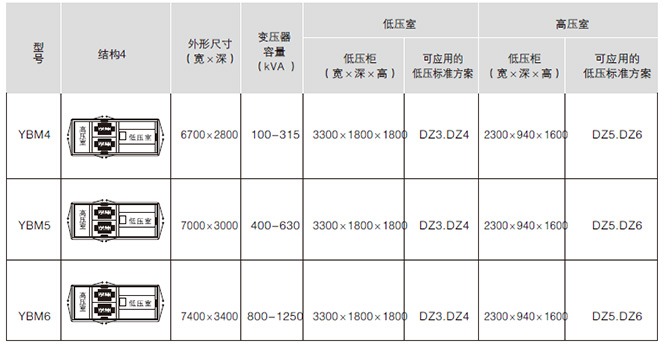

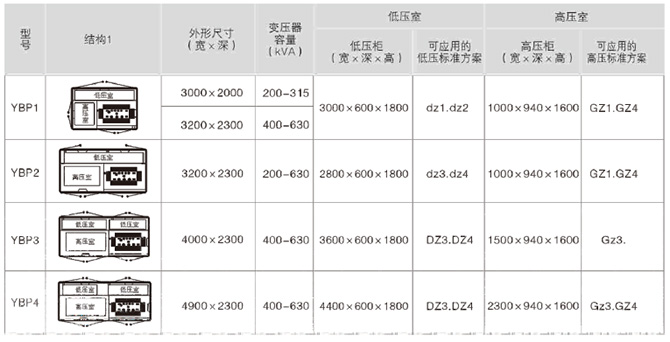

結構1

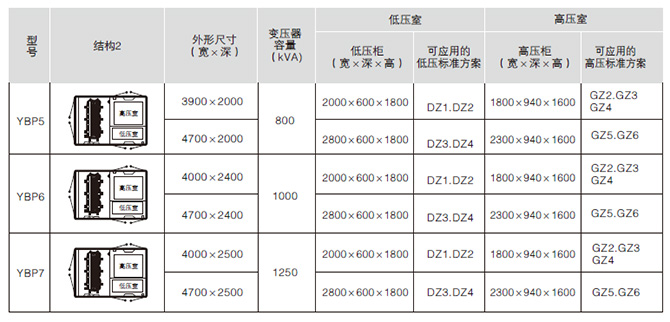

結構2

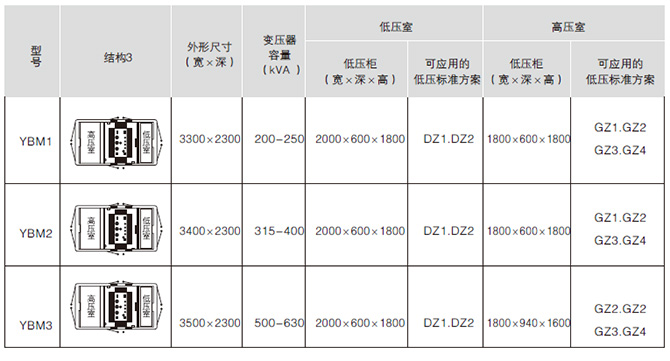

結構3
結構4

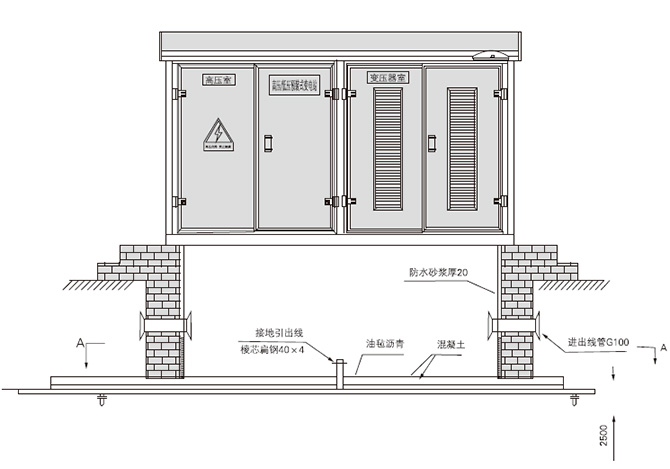

基礎圖
◆基礎平面應找平坦之處；
◆基礎內的預埋鋼管根數及方位由用戶根據進出電纜的根數及方位確定；
◆基礎內的電纜應有支架固定，預埋鐵件及支撐件應接地；
◆接地棒根數由土壤情況確定，一定要保證接地電阻小于4Ω；
◆接地極與接地線連接處須焊接且刷瀝青防腐；
◆踏步臺階的位置用戶根據箱變開門的位置自定；(參照平面布置）
◆地坑深度及其他尺寸可視安裝條件確定；
◆基礎圖僅供參考，用戶可根據實際情況修改。
