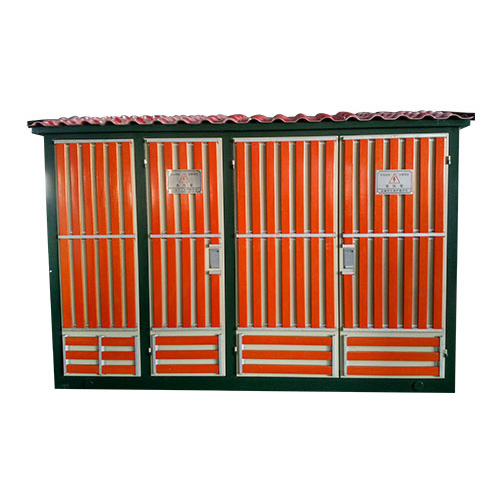

組合式箱式變電站是將變電器器身、高壓負荷開關、熔斷器及高、低壓連線置于一個共同的封閉油箱內，用變電器油作為帶電部分相間及對地的絕緣介質，是一種結構緊湊、體積小、經濟實用的配電設備。

組合式箱式變電站一般采用下列兩種組合方式的節能型組合式變壓器，變壓器鐵芯材料一般采用優質晶粒取向冷軋硅鋼片或高效節能非晶合金片。

ZG（組合共箱）型共箱組合式油浸變壓器。該變壓器將高壓負荷開關、熔斷器等保護和控制電器、變壓器芯體置于同一油箱內。

ZF（組合分箱）型分箱組合式油浸變壓器。變壓器油箱設置兩個獨立的封閉單元，其中一個單元安裝有高壓負荷開關、熔斷器等控制和保護電器，另一個單元安裝變壓器芯體。

變壓器器身與組合式箱式變電站箱體組成一個整體，變壓器散熱面裸露于變電站箱體外，采用插拔式全絕緣電纜頭與電源連接。組合式箱式變電站箱體設有高壓和低壓間隔。箱體正面為高、低壓操作間隔，操作間隔內設置高、低壓端子、負荷開關操作手柄，無載調壓開關、插入式熔斷器、壓力釋放閥，油溫表、油位表等。高、低壓間隔們帶有聯鎖裝置，在低壓間隔們未打開時，高壓間隔們不能開啟。插入式熔斷器（一級保護）與后備保護熔斷器串聯，形成二級保護。

低壓間隔內按需求接線方案裝設低壓控制電器（低壓總開關及各分路出線開關等）及手動或自動無功補償裝置等電氣設備。

組合式箱式變電站根據需要設置計量裝置，可加裝高、低壓避雷器、缺相控制器、智能型欠壓控制器、凝露控制器、帶電顯示器、故障指示器、遙測遙訊綜合配電測量儀等保護和監視器。
